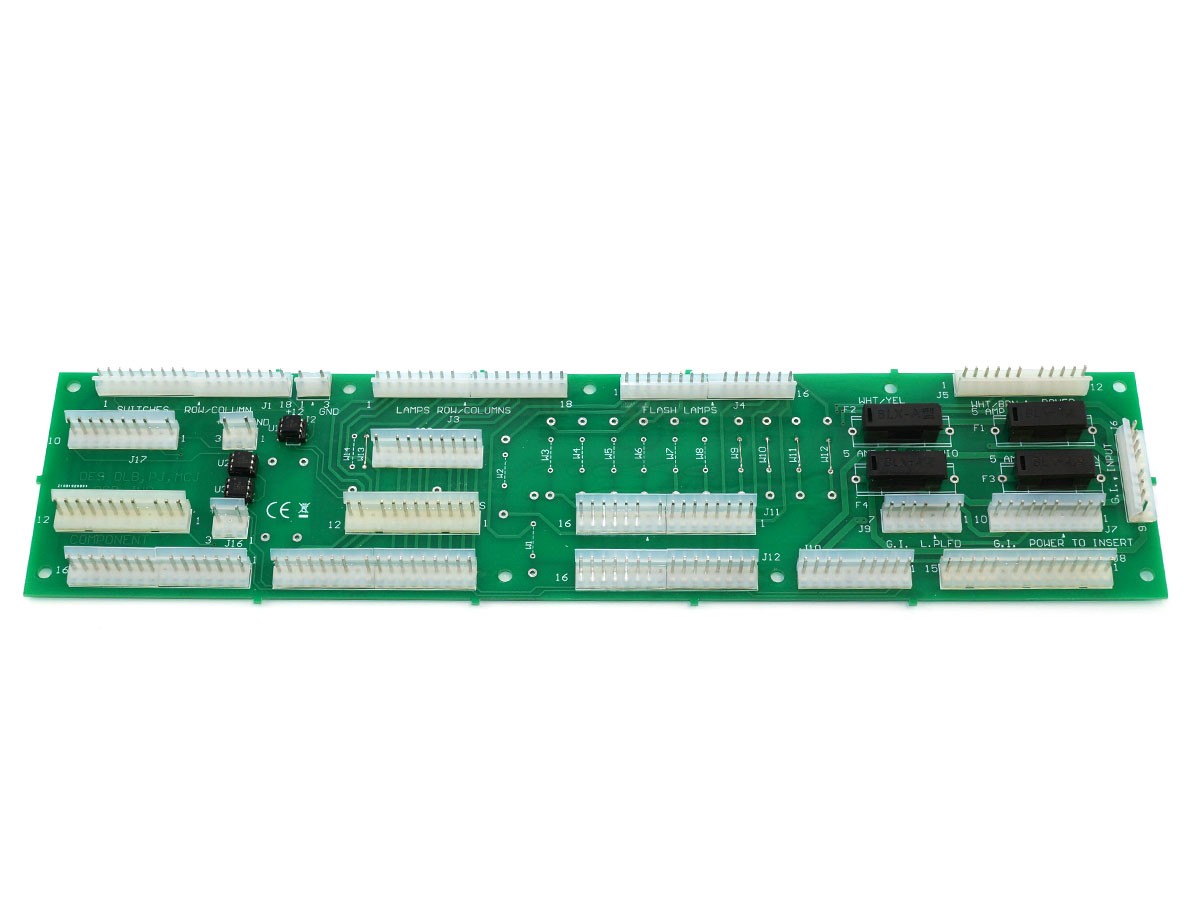

Interconnect Board für System 11 Flipper
Nur passend für die Flipper der folgenden Tabelle. Widerstände (5W erforderlich) und Sicherungen sind nicht im Lieferumfang enthalten.
Bestückung des Board muss durch einen Fachmann durchgeführt werden!
Ref. Artikel Nr.: D-12185, D-12313
Flipper | Ref.-Nr. | R1 | R2 | R3 | R4 | R5 | R6 | R7 | R8 | R9 | R10 | R11 | R12 | R13 | W13 | R14 | R15 |
Black Knight 2000 | 12313-563 | 3 Ohm | 3 Ohm | 3 Ohm | 3 Ohm | 4 Ohm | 3 Ohm | 3 Ohm | 4 Ohm | Brücke | Brücke | Brücke | Brücke | 1,5 kOhm | ja | 3,3 kOhm | 3,3 kOhm |
Bugs Bunny's Birthday Ball | 12313-20009 | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | Brücke | Brücke | Brücke | Brücke | 1,5 kOhm | ja | 3,3 kOhm | 3,3 kOhm |
Diner | 12313-571 | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 3 Ohm | 5,6 Ohm | 4 Ohm | 4 Ohm | Brücke | 4 Ohm | Brücke | 1,5 kOhm | ja | 3,3 kOhm | 3,3 kOhm |
Dr. Dude | 12313-2016 | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 11 Ohm | 11 Ohm | 11 Ohm | 11 Ohm | 11 Ohm | 11 Ohm | 11 Ohm | Brücke | Brücke | 1,5 kOhm | nein | 3,3 kOhm | 3,3 kOhm |
Earthshaker | 12313-568 | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 11 Ohm | 11 Ohm | 11 Ohm | 11 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | Brücke | Brücke | 1,5 kOhm | nein | 3,3 kOhm | 3,3 kOhm |
Elvira and the Partymonsters | 12313-2011 | 11 Ohm | 11 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 11 Ohm | 5,6 Ohm | 11 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | Brücke | 1,5 kOhm | nein | 3,3 kOhm | 3,3 kOhm |
Game Show | 12313-2003 | 4 Ohm | 4 Ohm | 11 Ohm | 5,6 Ohm | 5,6 Ohm | 4 Ohm | 4 Ohm | 11 Ohm | 5,6 Ohm | Brücke | Brücke | Brücke | 1,5 kOhm | nein | 3,3 kOhm | 3,3 kOhm |
Jokerz! | 12313-567 | Brücke | Brücke | Brücke | Brücke | Brücke | Brücke | Brücke | Brücke | Brücke | Brücke | Brücke | Brücke | 1,5 kOhm | nein | 3,3 kOhm | 3,3 kOhm |
Mousin' Around! | 12313-2009 | 4 Ohm | 4 Ohm | 11 Ohm | 5,6 Ohm | 5,6 Ohm | 4 Ohm | 4 Ohm | 11 Ohm | 5,6 Ohm | Brücke | Brücke | Brücke | 1,5 kOhm | nein | 3,3 kOhm | 3,3 kOhm |
Police Force | 12313-573 | 1,5 Ohm | 1,5 Ohm | 1,5 Ohm | 1,5 Ohm | 1,5 Ohm | 1,5 Ohm | 1,5 Ohm | 1,5 Ohm | 1,5 Ohm | 1,5 Ohm | 1,5 Ohm | Brücke | 1,5 kOhm | ja | 3,3 kOhm | 3,3 kOhm |
Pool Sharks | 12313-2014 | 4 Ohm | 4 Ohm | 11 Ohm | 5,6 Ohm | 5,6 Ohm | 4 Ohm | 4 Ohm | 11 Ohm | 5,6 Ohm | Brücke | Brücke | Brücke | 1,5 kOhm | nein | 3,3 kOhm | 3,3 kOhm |
Radical! | 12313-2015 | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 11 Ohm | Brücke | 1,5 kOhm | nein | 3,3 kOhm | 3,3 kOhm |
Riverboat Gambler | 12313-50007 | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 3 Ohm | 11 Ohm | Brücke | Brücke | 1,5 kOhm | nein | 3,3 kOhm | 3,3 kOhm |
Rollergames | 12313-576 | 3 Ohm | 3 Ohm | 4 Ohm | 4 Ohm | 3 Ohm | 4 Ohm | 3 Ohm | 3 Ohm | 3 Ohm | Brücke | Brücke | Brücke | 1,5 kOhm | ja | 3,3 kOhm | 3,3 kOhm |
Swords of Fury | 12185-559 | Brücke | 5,6 Ohm | 5,6 Ohm | 11 Ohm | 11 Ohm | 11 Ohm | 11 Ohm | 11 Ohm | 5,6 Ohm | 4 Ohm | 11 Ohm | Brücke | keine | nein | keine | keine |
Taxi | 12158-553 | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 4 Ohm | 4 Ohm | 5,6 Ohm | 4 Ohm | 5,6 Ohm | Brücke | Brücke | Brücke | nein | keine | keine |
The Bally Game Show | 12313-2003 | 4 Ohm | 4 Ohm | 11 Ohm | 5,6 Ohm | 5,6 Ohm | 4 Ohm | 4 Ohm | 11 Ohm | 5,6 Ohm | Brücke | Brücke | Brücke | 1,5 kOhm | nein | 3,3 kOhm | 3,3 kOhm |
Transporter | 12313-2008 | 11 Ohm | 11 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 11 Ohm | 5,6 Ohm | 11 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | Brücke | 1,5 kOhm | nein | 3,3 kOhm | 3,3 kOhm |
Whirlwind | 12313-574 | 11 Ohm | 11 Ohm | 5,6 Ohm | 5,6 Ohm | 5,6 Ohm | 11 Ohm | 5,6 Ohm | 5,6 Ohm | Brücke | Brücke | Brücke | Brücke | Brücke | ja | 3,3 kOhm | 3,3 kOhm |
Keine Garantie für Vollständigkeit und richtige Bestückung. Bitte mit dem Originalboard abgleichen!
