PinScore Flipper LED Display für Williams System 11

PinScore LED Flipper Display für Williams System 11

PinScore Part No.: PS-10877-P

Dieses PinScore LED-Display-System ersetzt die bisherigen Röhrendisplays. Die LED-Displays arbeiten mit 5 Volt und sind dadurch im Gegensatz zu den hochspannungsbetriebenen Röhrendisplays sehr effizient. Das Hochspannungsnetzteil wird nicht mehr benötigt. Durch die genau abgestimmte Leuchtfarbe behält der Flipper sein originales Erscheinungsbild. Zudem lässt sich die Helligkeit der Displays einstellen.

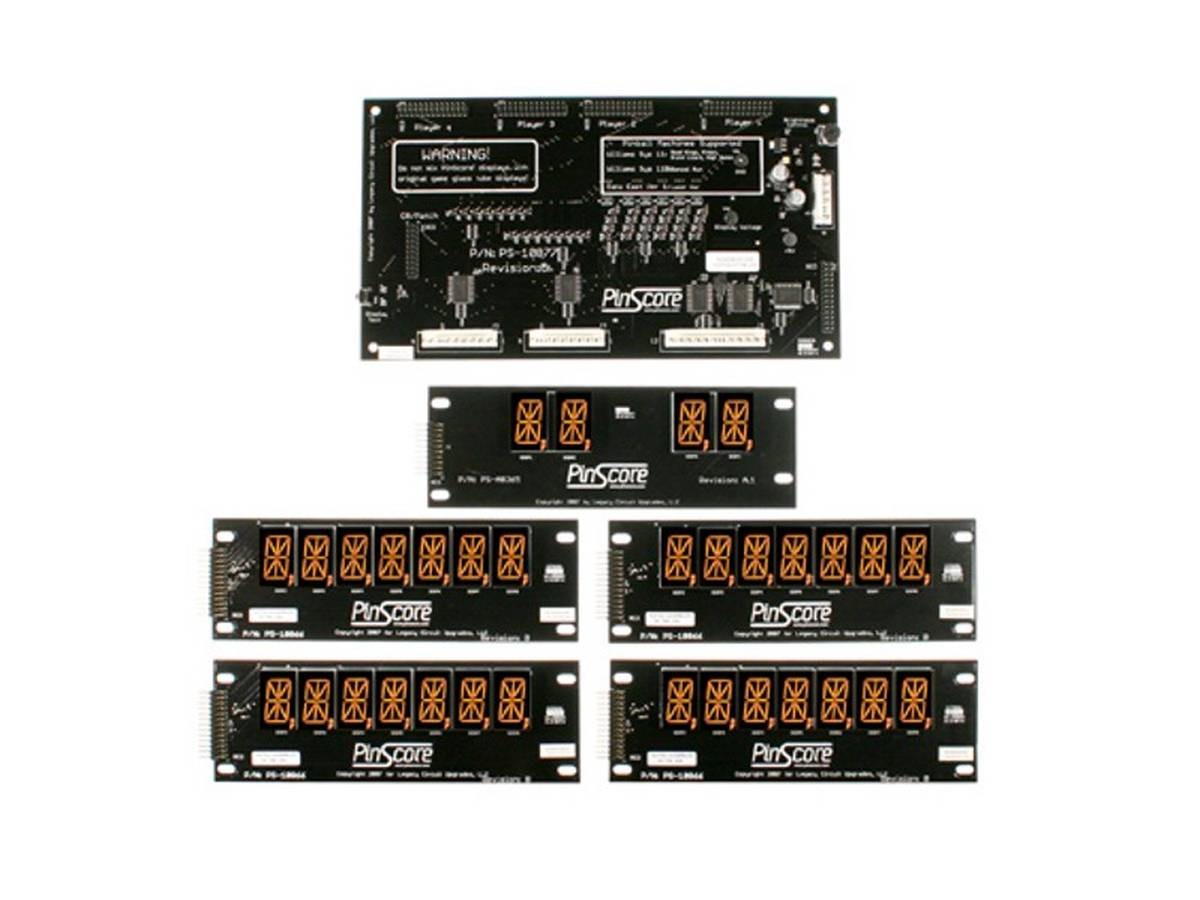

Das Set beinhaltet alle benötigten Teile:

 Features

- Leichte Plug & Play Installation
- Einstellbare Helligkeit
- Geringer Energieverbrauch, 5 Volt Niederspannung
- Professionelle schwarz-matte Oberfläche
- Display Abdeckungen verhindern Streulicht
- Schriftart und Farbe entsprechen dem Original
- 5 Jahre Garantie
- Assembled in USA
- RoHS-konform

Passend für folgende Flipper:

- Grand Lizard (Williams)
- High Speed (Williams)
- Laser War (Data East)
- Pinbot (Williams)
- Road Kings (Williams)

Installationsanleitung

Achtung: Dieses PinScore PS-10877-P Display System kann nicht zusammen mit Komponenten des alten Systems verwendet werden. Tauschen Sie komplett alle Komponenten aus, ansonsten kommt es zu Schäden an Ihren Boards.

1. Alte Displays ausbauen. Netzstecker der Flippers ziehen! Entfernen Sie das Backglass des Geräts. Trennen Sie die Anschlussleitungen von den alten Displays. Bauen Sie die Displays und die Display Boards anschließend aus.
2. Montieren Sie die neuen Displayboards und Displays. Bevor Sie die Schrauben komplett festziehen, richten Sie die Displays am Backglass aus. Falls nötig, justieren Sie auch die Scharniere der Backbox-Tür nach.
3. Schließen Sie die Kabel an. Verwenden Sie die alten Flachbandkabel der oberen beiden Display. Für die unteren Displays verwenden Sie die neuen, mitgelieferten Flachbandkabel. Beachten Sie unbedingt die richtige Polarität bei allen Flachbandkabeln - das rot markierte Kabel muss auf den PIN 1 (beschriftet, oder auch rot markiert) des Anschlusses gehen.
4. Überprüfen Sie vor dem Einschalten des Flippers alle Anschlüsse. Nach dem Einschalten leuchten die Anzeigen auf. Durch Drücken der Diagnose-Taste beschriftet mit (SW1/DISPLAY TEST) auf dem Master Driver Board, leuchten alle Segmente aller Anzeigen auf. Dies bedeutet, dass alle Komponenten des PinScore Systems korrekt arbeiten. Die Helligkeit können Sie mit dem Rädchen (Brightness Control) beliebig einstellen.
