PinScore Flipper LED Display für Williams F-14 Tomcat (early)

PinScore LED Flipper Display für Williams F-14 Tomcat (early)

PinScore Part No.: PS-11415-F

Dieses PinScore LED-Display-System ersetzt die bisherigen Röhrendisplays. Die LED-Displays arbeiten mit 5 Volt und sind dadurch im Gegensatz zu den hochspannungsbetriebenen Röhrendisplays sehr effizient. Das Hochspannungsnetzteil wird nicht mehr benötigt. Durch die genau abgestimmte Leuchtfarbe behält der Flipper sein originales Erscheinungsbild. Zudem lässt sich die Helligkeit der Displays einstellen.

Das Set beinhaltet alle benötigten Teile:

Features

- Leichte Plug & Play Installation
- Einstellbare Helligkeit
- Geringer Energieverbrauch, 5 Volt Niederspannung
- Professionelle schwarz-matte Oberfläche
- Display Abdeckungen verhindern Streulicht
- Schriftart und Farbe entsprechen dem Original
- 5 Jahre Garantie
- Assembled in USA
- RoHS-konform

Passend für folgende Flipper:

-  F-14 Tomcat (early)

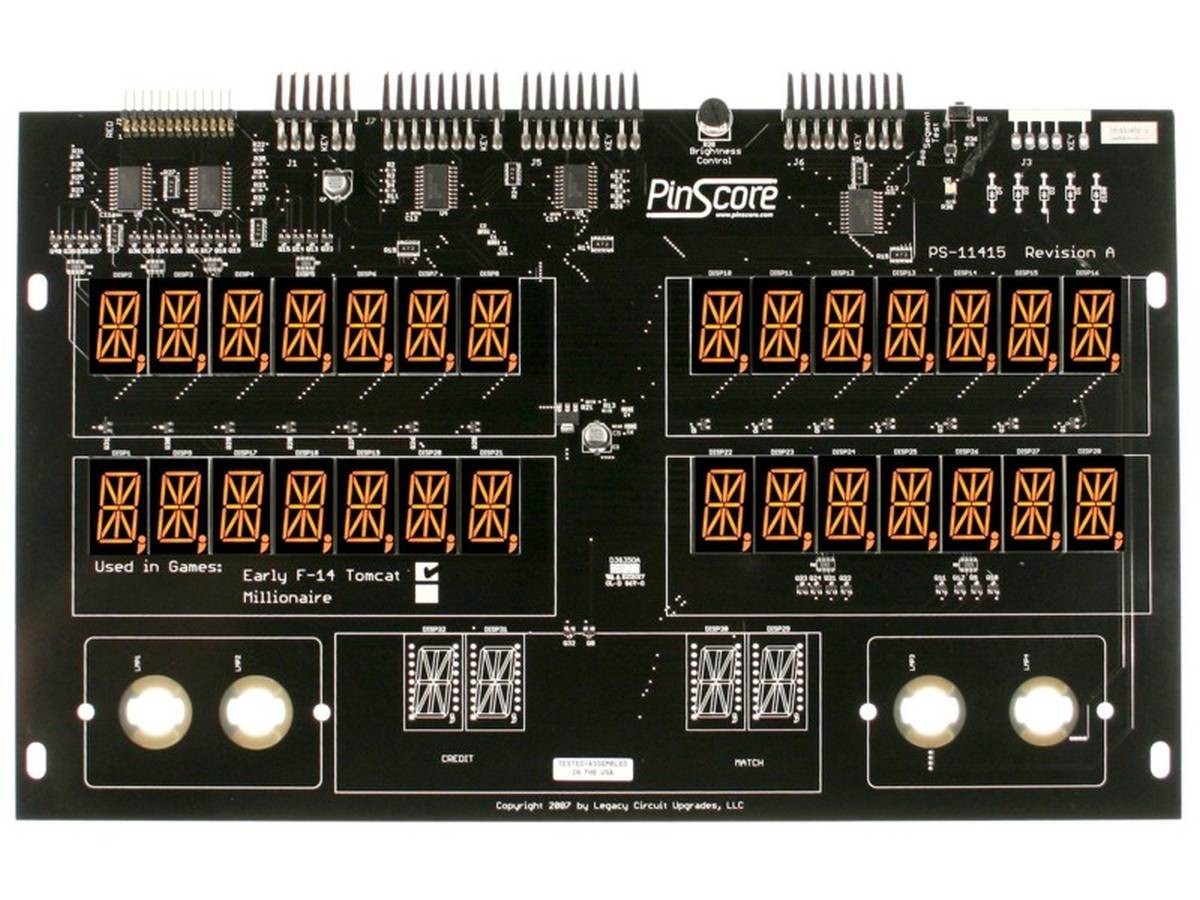

Dieses PinScore PS-11415-F Display System passt in die früh produzierten Williams F-14 Tomcat Flipper. Der F-14 Tomcat wurde mit zwei verschiedenen Display Boards gebaut. Die frühe Variante hat 1/2" Aussparungen für vier Lampensockel in Displayboard. Das originale Board hat die Williams Nummer D-11415. Das PS-11415-F ist für dieses System konzeptioniert.

Wenn Ihr Flipper nicht die vier Löcher im Board hat, brauchst Du das PS-11610 PinScore Display System.

Installationsanleitung

1. Alte Displays ausbauen. Netzstecker der Flippers ziehen! Entfernen Sie das Backglass des Geräts. Trennen Sie die Anschlussleitungen von den alten Displays. Bauen Sie die Displays anschließend aus. Die Flachbandkabel können wiederverwendet werden.
2. Montieren Sie die neuen Displayboards. Bevor Sie die Schrauben komplett festziehen, richten Sie die Displays am Backglass aus. Falls nötig, justieren Sie auch die Scharniere der Backbox-Tür nach.
3. Schließen Sie die Kabel an. Beachten Sie unbedingt die richtige Polarität bei allen Flachbandkabeln - das rot markierte Kabel muss auf den PIN 1 (beschriftet, oder auch rot markiert) des Anschlusses gehen.
4. Überprüfen Sie vor dem Einschalten des Flippers alle Anschlüsse. Nach dem Einschalten leuchten die Anzeigen auf. Durch Drücken der Diagnose-Taste beschriftet mit (SW1/DISPLAY TEST) auf dem PS-11415-F Masterboard, leuchten alle Segmente aller Anzeigen auf. Dies bedeutet, dass alle Komponenten des PinScore Systems korrekt arbeiten. Die Helligkeit können Sie mit dem Rädchen (Brightness Control) beliebig einstellen.
